T80 ADVANCE

MACCHINA TERMOSALDATRICE

La soluzione efficace per il confezionamento di prodotti in vaschetta per medie e alte produzioni.

In linea con la filosofia progettuale di RGDMAPE, la  T80 Advance rappresenta un’eccellente combinazione di prestazioni e facilità d’uso. E’ particolarmente indicata per produzioni medio-alte a seconda delle dimensioni delle vaschette e del tipo di materiale di confezionamento utilizzato.

Grazie alla sua struttura compatta, la macchina è progettata per inserirsi facilmente in spazi limitati e per integrarsi facilmente con i dispositivi periferici utilizzati per completare il processo di confezionamento di un prodotto (come sistemi di dosaggio, etichettatura, controllo peso e simili).

La macchina può lavorare facilmente con diversi formati di prodotto, rendendola una soluzione adatta a chi deve gestire una produzione variegata. La possibilità di essere utilizzata con diverse tipologie di materiali di confezionamento con e senza confezionamento in atmosfera modificata (MAP), skin, sottovuoto e coperchi, contribuisce a renderla una soluzione particolarmente versatile in grado di rispondere alle esigenze di chi cerca soluzioni di packaging con materiali che il mercato richiede per la sostenibilità ambientale.

Il nostro innovativo sistema di bobine larghe consente di aumentare la produttività, riducendo i tempi di inattività per la sostituzione del film e risparmiando spazio per le bobine.

La T80 Advance è progettata per gestire con facilità i lavori più impegnativi.

Di conseguenza,è facile apprenderne  il funzionamento , è semplice da usare e non richiede operatori con conoscenze tecniche approfondite.

L’innovativo software diagnostico, con alert specifici per ogni area della macchina, garantisce un’elevata autonomia di funzionamento e contribuisce a ridurre al minimo i tempi di fermo macchina sulla linea di confezionamento.

I materiali di alta qualità utilizzati nella costruzione della T80 Advance ne garantiscono una lunga durata, riducendo al minimo e semplificando la manutenzione.

La qualità costruttiva e le prestazioni dei gruppi meccanici consentono di affrontare senza problemi l’usura e la corrosione (causata da umidità, fluidi e sporcizia) derivanti dall’imballaggio del prodotto.

La macchina è realizzata con componenti delle aziende tecnologicamente più avanzate presenti sul mercato.

CARATTERISTICHE

  • Servomotore su movimentatore, per un posizionamento preciso e veloce del prodotto.
  • Trasmissione dello stampo, tramite servomotore
  • Trasporto del prodotto: lamovimentazione del prodotto avviene tramite nastri trasportatori automatici sincronizzati con un movimentatore/trasportatore a 90 gradi in un unico passaggio,rendendo la macchina completamente autonoma.
  • La velocità può essere memorizzata in ogni ricetta, per facilitare il cambio formato.
  • Controllo del posizionamento su schermo, possibilità di parametrizzare le rampe di arresto e accelerazione.
  • Il controllo della temperatura e il tempo di saldatura, con moduli di temperatura indipendenti (per ogni cavità), possono essere memorizzati in ricette indipendenti.
  • Il controllo di azionamenti indipendenti,permette diottimizzare la produttività in funzione del prodotto da termosaldare.
  • Allarme Stop in fase, nel caso in cui il prodotto non arrivi in fase con lo stampo, ne annulla l’azionamento per evitare danni al prodotto.
  • Cambio stampo immediato, senza bisogno di attrezzi.
  • Fustellatura film con lame in acciaio inox, personalizzate per ogni contenitore.
  • Telaio e rivestimenti in acciaio inox, per una minore manutenzione anche con prodotti altamente corrosivi.
  • Quadro elettrico coibentato, posto sulla parte superiore della macchina, al riparo da possibili spruzzi.
  • Alimentazione film motorizzata, con controllo costante della tensione per una perfetta saldatura.
  • Raccoglitore motorizzato di film di scarto, consente di ottimizzare il consumo di film.
  • Le bobine di film larghe consentono una maggiore autonomia di lavoro allungando i cicli tra un cambio bobina e l’altro.
  • Caricatore automatico del prodotto, sincronizza automaticamente l’alimentazione con il convogliatore della macchina.
  • Il pannello con touch screen a colori consente un rapido cambio formato e una gestione intuitiva di tutte le opzioni di parametrizzazione della macchina.
  • Diagnostica in tempo reale, visualizza sullo schermo lo stato di funzionamento della macchina, per individuare rapidamente eventuali anomalie.
  • Avvisi di manutenzione preventiva,  per avvisare l’utente del momento opportuno per un servizio di manutenzione.

Opzionale

La T80 Advance può essere personalizzata con molteplici accessori che consentono di aumentare l’efficienza in base alle esigenze del cliente e/o ai requisiti del prodotto.

Alcuni accessori sono:

  • Dispositivo di centraggio stampa del film sul prodotto, permette l’utilizzo di film stampati con tacca per centrare il disegno in relazione al prodotto.
  • Disimpilatore di vassoi, eroga automaticamente i vassoi vuoti dal proprio polmone di stoccaggio.
  • I dosatori automatici scaricano le dosi selezionate in ogni contenitore/vassoio.
  • Stampanti/Marcatori, per stampare informazioni come il numero di lotto, la data di produzione/scadenza o i codici a barre e le immagini direttamente sul film in tempo reale.
  • Etichettatrici, per l’applicazione e la stampa di etichette sulla confezione finita o direttamente sul film prima che si realizzi la confezione.
  • Tavolo di accumulo rotante, posto all’uscita del flow-pack, riceve i prodotti già confezionati per facilitare le successive operazioni di confezionamento.
  • Metal detector, con e senza espulsione in caso di contaminazione.
  • Controllo del peso, verifica il peso di ogni vassoio e può essere integrato con sistemi di scarto o deviazioni per il riaggiustamento prima della termosaldatura.

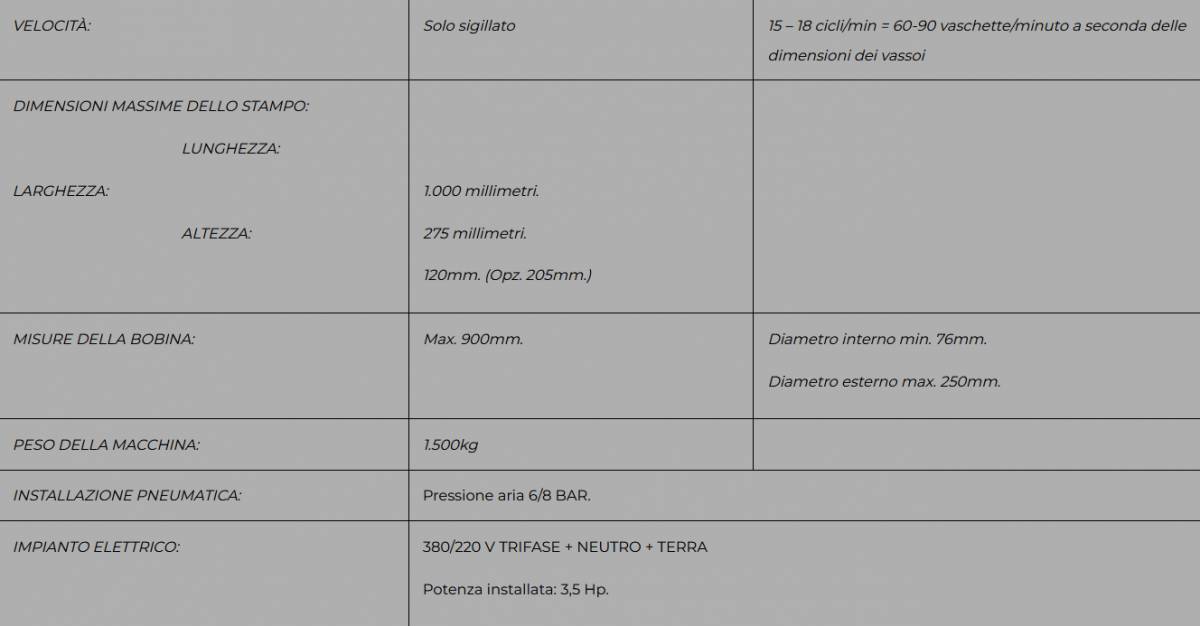

VELOCIDAD: Solo sellado 15 – 18 ciclos/min. = 60-90 bandejas/minuto dependiendo de la dimensión de las mismas
DIMENSIONES MAXIMAS MOLDE:

                                            LARGO:

                                            ANCHO:

                                            ALTO:



1.000mm.

275mm.

120mm. (opc. 205mm.)





MEDIDAS DE BOBINA: Máx. 900mm.



Diámetro interno 76mm.

Diámetro máx. externo 250mm.

PESO MAQUINA: 1.500kg
INSTALACION NEUMATICA: Presión de aire 6/8 BAR.
INSTALACIÓN ELÉCTRICA: 380/220 V TRES FASES + NEUTRO +TIERRA

Potencia instalada: 3,5 Hp.
